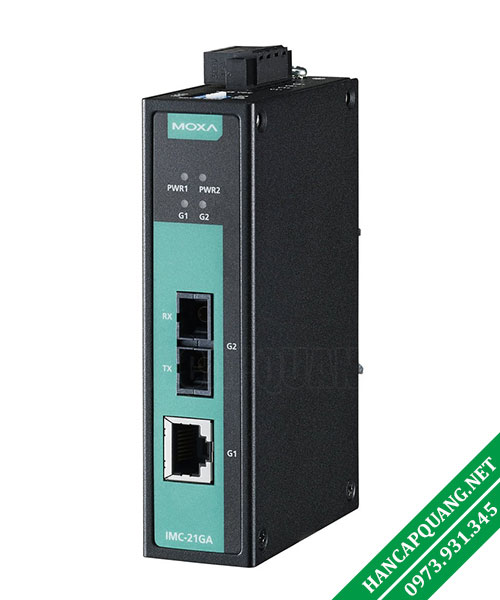

Moxa IMC-21GA-LX-SC Bộ chuyển đổi quang điện công nghiệp 10/100/1000Mbps

Bộ chuyển đổi quang điện Gigabit công nghiệp Moxa IMC-21GA-LX-SC được thiết kế để cung cấp khả năng chuyển đổi phương tiện 10/100/1000BaseT(X)-to-100/1000Base-SX/LX đáng tin cậy và ổn định hoặc chuyển đổi phương tiện mô-đun 100/1000Base SFP đã chọn.

IMC-21GA-LX-SC hỗ trợ IEEE 802.3az (Ethernet tiết kiệm năng lượng) và 10K jumbo frames, cho phép nó tiết kiệm điện năng và nâng cao hiệu suất truyền dẫn. Tất cả các mẫu IMC-21GA đều phải trải qua thử nghiệm đốt cháy 100% và chúng hỗ trợ dải nhiệt độ hoạt động tiêu chuẩn từ 0 đến 60°C và dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C.

Đặc điểm nổi bật Moxa IMC-21GA Serie:

• Hỗ trợ 1000Base-SX/LX với đầu nối SC hoặc khe cắm SFP
• Truyền qua lỗi liên kết (LFPT)
• Khung jumbo 10K
• Đầu vào nguồn dự phòng
• Phạm vi nhiệt độ hoạt động -40 đến 75°C (kiểu máy -T)
• Hỗ trợ Ethernet tiết kiệm năng lượng (IEEE 802.3az)

Thông số kỹ thuật Moxa IMC-21GA-LX-SC

Ethernet Interface

• 10/100/1000BaseT(X) Ports (RJ45 connector) : 1
• 100/1000BaseSFP Ports : IMC-21GA models: 1
• 1000BaseSX Ports (multi-mode SC connector) : IMC-21GA-SX-SC models: 1
• 1000BaseLX Ports (single-mode SC connector) : IMC-21GA-LX-SC models: 1
• Magnetic Isolation Protection : 1.5 kV (built-in)

• Input Current : 285 mA @ 12 VDC
• Input Voltage : 12 to 48 VDC
• Overload Current Protection : Supported
• Power Connector : Terminal block
• Power Consumption : 285 mA @ 12 VDC

Physical Characteristics

• Housing : Metal
• Dimensions : 30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
• Weight : 170 g (0.37 lb)
• Installation : DIN-rail mounting

Environmental Limits

• Operating Temperature : Standard Models: -10 to 60°C (14 to 140°F)
  Wide Temp. Models: -40 to 75°C (-40 to 167°F)
• Storage Temperature (package included) : -40 to 75°C (-40 to 167°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 1 V/m
  IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
  IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-8 PFMF
  IEC 61000-4-11 DIPs
• Environmental Testing : IEC 60068-2-1
  IEC 60068-2-2
  IEC 60068-2-3
• Safety : EN 60950-1, UL 60950-1
• Vibration : IEC 60068-2-6

MTBF

• Time : 2,762,058 hrs
• Standards : MIL-HDBK-217F

Chuẩn cáp quang và độ nhạy thu phát IMC-21GA-LX-SC

Tải tài liệu kỹ thuật:
